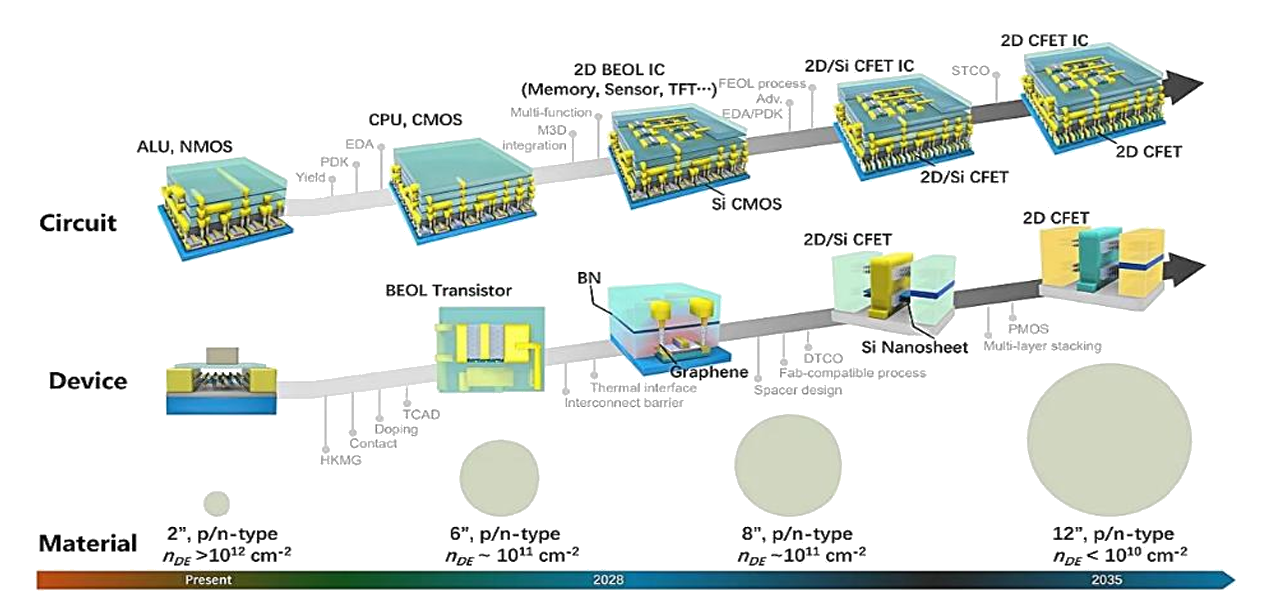

未来七年，二维半导体材料将迎来从实验室走向产业化的关键阶段，但外延芯片尺寸将成为核心发展瓶颈。目前，MoS₂、WS₂等二维材料虽已在4英寸晶圆上实现均匀生长，但迈向8英寸乃至12英寸时，面临单晶畴区尺寸受限、缺陷密度升高、界面应力调控等挑战。突破这一瓶颈需依赖两大方向：一是开发新型选择性外延技术（如台阶引导外延），通过衬底晶格定向诱导大畴区单晶生长；二是优化气态前驱物CVD工艺，实现晶圆级厚度与电学性能的均一性控制。
另一方面，二维材料的原子级厚度与优异静电调控能力，使其成为Monolithic 3D IC（单片三维集成）的理想选择。通过堆叠多层二维半导体沟道与垂直互连（如Buried Gate Array），可突破传统硅基FinFET的布线拥塞问题，实现逻辑、存储单元的三维异构集成。例如，基于二维半导体的层间超薄介质（1nm以下h-BN）能显著降低寄生电容，提升三维芯片的能效比。若结合低温工艺（<400°C），还可实现后端制程（BEOL）直接集成，为存算一体、神经形态计算等新兴架构提供硬件基础。
未来技术竞争将聚焦于：1）大尺寸单晶二维材料外延装备的自主化；2）面向3D IC的二维材料异质键合技术；3）与硅基工艺的兼容性设计。若这些瓶颈得以突破，二维半导体有望在2030年前催生新一代超紧凑、高能效的三维集成芯片，重塑摩尔定律的演进路径。
随着二维材料制备技术的成熟，其市场应用正从科研领域向产业化快速拓展，通过与既有产业技术整合，将为传统行业转型升级提供新动能。未来市场增长将聚焦三大方向：
1. 科研与产业材料需求

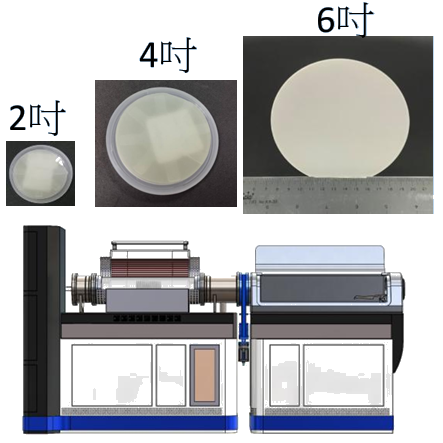

二维材料的高品质、大尺寸制备将成为核心驱动力。科研机构与半导体产业对多样化过渡金属硫化物（TMDs，如MoS₂、WS₂）的需求持续增长，尤其是在大尺寸晶圆（8英寸及以上）上的均匀生长技术，将直接推动材料制备设备（如CVD系统）的市场扩容。此外，二维材料在柔性电子、光电探测器等领域的应用，也将带动高纯度、低缺陷材料的商业化需求。
2. 生物与医疗传感市场
二维材料凭借高灵敏度、生物相容性和可调表面特性，在医疗传感器领域潜力巨大。例如，基于石墨烯或MoS₂的PH值传感器可实现高精度体液检测，而功能化二维材料在DNA测序和生物标记中的应用，有望推动便携式诊断设备的升级。随着精准医疗和穿戴式设备市场扩张，二维材料传感器将成为新兴增长点。
3. 与第三代半导体的结合
二维材料与GaN、SiC等第三代半导体的异质集成，可优化功率器件与射频器件的性能。例如，二维材料作为界面缓冲层可降低GaN-on-Si器件的晶格失配问题，提升器件可靠性；而在SiC基功率电子中，二维绝缘介质（如h-BN）能增强散热效率。这一技术融合将为5G通信、电动汽车等高端应用提供更高效的解决方案。
综上，二维材料市场的发展将依赖于跨领域技术整合，从科研设备到医疗传感，再到第三代半导体应用，逐步构建完整的产业链，推动全球产业升级。
